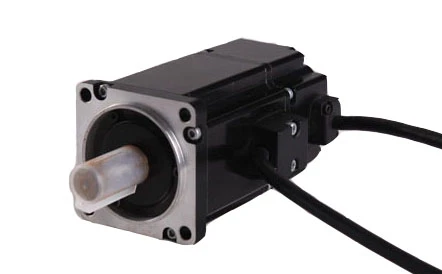

پروڈکٹ کا تعارف: اعلی معیار کی 60 ملی میٹر فلانج اے سی سروو موٹر۔
EC-M سیریز ہائی وولٹیج برشلیس اے سی امدادی موٹرز تیز سرعت کی صلاحیت اور تیز تر پوزیشن حاصل کرنے کے ل high اعلی ٹورک کثافت والی ایپلی کیشنز فراہم کرتی ہیں۔ وہ میٹرک فریم سائز میں 60 ملی میٹر سے 180 ملی میٹر تک دستیاب ہیں (سرو موٹر موٹر پاور کی حد 100W — 5.5KW ہے)۔ ایکون ڈرائیو سے براہ راست تعلق کے ل Standard معیاری طریقوں میں کیبلنگ کے معیاری اختیارات ہوتے ہیں۔
مصنوع کا انتخاب اور پیرامیٹر: اعلی معیار کی 60 ملی میٹر فلانج اے سی سروو موٹر۔
ماڈل۔ | EC-60M020D | EC-60M040D | EC-60M060D | |||||||||||||||||
مشہور پاور (W) | 200۔ | 400۔ | 600۔ | |||||||||||||||||
شرح شدہ وولٹیج (V) | 220۔ | 220۔ | 220۔ | |||||||||||||||||
شرح شدہ موجودہ (A) | 1.2۔ | 2.8۔ | 3.5۔ | |||||||||||||||||
شرح شدہ رفتار (RPM) | 3000۔ | 3000۔ | 3000۔ | |||||||||||||||||
ہولڈنگ ٹورک (Nm) | 0.637۔ | 1.27۔ | 1.91۔ | |||||||||||||||||
چوٹی Torque (Nm) | 1.91۔ | 3.9۔ | 5.73۔ | |||||||||||||||||
وولٹیج مستقل (V / 1000 * RPM) | 30.9۔ | 29.6۔ | 34۔ | |||||||||||||||||
ٹارک گتانک (Nm / A) | 0.53۔ | 0.45۔ | 0.55۔ | |||||||||||||||||
روٹر جڑتا (کلوگرام ۔㎡) | 0.175x10-4۔ | 0.29x10-4۔ | 0.39x10-4۔ | |||||||||||||||||
لائن لائن مزاحمت (Q) | 6.18۔ | 2.35۔ | 1.93۔ | |||||||||||||||||
لائن لائن انڈکٹینس (ایم ایچ) | 29.3۔ | 14.5۔ | 10.7۔ | |||||||||||||||||
الیکٹرک ٹائم مستقل (محترمہ) | 4.74۔ | 6.17۔ | 5.5۔ | |||||||||||||||||
وزن (کلو) | 1.16۔ | 1.6۔ | 2.07۔ | |||||||||||||||||
انکوڈر لائن نمبر (پی پی آر) | 2500۔ | |||||||||||||||||||
تنہائی کی کلاس۔ | کلاس بی۔ | |||||||||||||||||||
سیفٹی کلاس۔ | IP65۔ | |||||||||||||||||||
ماحولیات کا استعمال کرتے ہوئے۔ | درجہ حرارت: - ℃ ~ + 40 ℃ ، نمی 90 R RH سے کم نہیں ہے۔ | |||||||||||||||||||
موٹر پاور پلگ۔ | وائر لیڈ | U | وی | ڈبلیو | پیئ | |||||||||||||||
پن نہیں | 1۔ | 2 | 3۔ | 4 | ||||||||||||||||
انکوڈر پلگ۔ | وائر لیڈ | 5V | 0V | بی + | زیڈ- | U + | زیڈ + | U- | A + | وی + | ڈبلیو + | وی- | A- | B- | ڈبلیو- | پیئ | ||||
پن نہیں | 2 | 3۔ | 4 | 5 | 6۔ | 7۔ | 8۔ | 9۔ | 10۔ | 11۔ | 12۔ | 13۔ | 14۔ | 15۔ | 1۔ | |||||
مصنوعات کی تنصیب:
1: موٹر شافٹ کے آخر میں مل کر انسٹالیشن / جدا جدا اجزاء ، موٹر شافٹ کے دوسرے رخ کو روکنے کے لئے سخت شافٹ کو مت ماریں۔
انکوڈر خراب آؤٹ ہوا۔
2: کمپن اور اثر کو پہنچنے والے نقصان کو روکنے کے لئے اپنے شافٹ کو بہترین انداز میں بنانے کی کوشش کر رہے ہیں۔
مصنوعات کے طول و عرض:
ماڈل۔ | EC-60M020D | EC-60M040D | EC-60M060D |
ایل (بغیر وقفے کے) | 116۔ | 141۔ | 169۔ |
ایل (بریک کے ساتھ) | 164۔ | 189۔ | 217۔ |
مماثل ڈرائیور | ECN-GA3207B۔ | ECN-GA3207B۔ | ECN-GA3207B۔ |
آپشن کے لئے کیبل | (پلس کیبل) ڈرائیور سے کنٹرولر۔ | آپشن کے لئے 3-10M | |
(انکوڈر کیبل) انکوڈر سے ڈرائیور۔ | |||
(پاور کیبل) موٹر سے ڈرائیور۔ | |||
مصنوعات کی خدمت:
ای سی او این شروع سے اختتام تک تکنیکی خدمات مہیا کرتی ہے ، اور ایک سال کی وارنٹی پیش کرے گی۔ کوئی بھی مسئلہ ، ہمارے تکنیکی انجینئر اور سیل کو ای میل بھیج سکتا ہے ، یا براہ راست ہماری ویب سائٹ پر چیٹ کرسکتا ہے۔
ادائیگی اور ترسیل:
ECON ادائیگی کرنے کے لئے T / T ، پے پال ، ویسٹرن یونین کی حمایت کرتا ہے۔ ہم ایکسپریس ، ہوا اور سمندری کھیپ کا بندوبست کرسکتے ہیں ، رسد سے نمٹنے کے لئے ہمارے پاس پیشہ ور ٹیم ہے۔
سفارشات:
100 AC drive 3.8KW سے AC امدادی موٹر رینج کے ساتھ جنرل AC सर्वो ڈرائیو استعمال کی جاسکتی ہے۔
جی 2 اے سی سروو ڈرائیو کینوپین کی حمایت کرتا ہے جو سروو سسٹم کے ساتھ تفریح کرتا ہے۔
