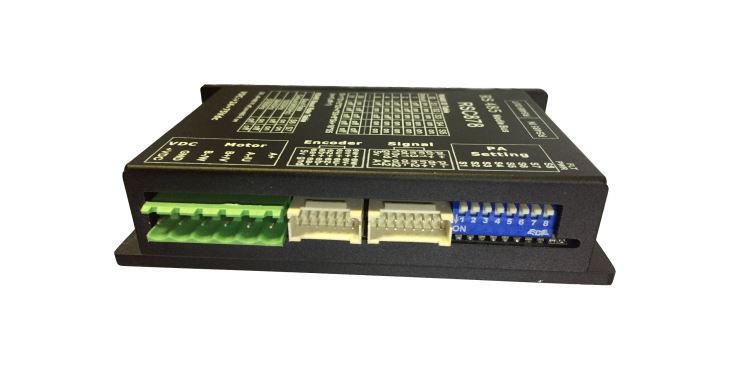

ModBus RS485 بند لوپ اسٹیپر ڈرائیو۔

پروڈکٹ کا مجموعی نظارہ۔

RS-485 HS68D RS-485 ModBus سیریز ڈرائیو کی بند لوپ اسٹپر ڈرائیو ہے ۔یہ جدید 32 بٹ ڈیجیٹل پروسیسنگ ٹکنالوجی کا استعمال کرتا ہے۔ ڈرائیو کنٹرول الگورتھم جدید ترین متغیر موجودہ ٹکنالوجی اور اعلی درجے کی فریکوینسی تبادلوں کی ٹیکنالوجی کو اپناتا ہے ، لہذا چھوٹی حرارتی ، چھوٹی موٹر کمپن اور ہموار چل رہا ہے۔ صارف زیادہ تر مواقعوں میں درخواست کی ضروریات کو پورا کرنے کے لئے کسی بھی ID ایڈریس کو 1-255 کے اندر اندر اور ریٹیڈ موجودہ میں کسی بھی موجودہ قدر کا تعین کرسکتا ہے۔ بلٹ ان مائیکرو قدم ٹیکنالوجی کے تحت ، ذیلی تقسیم کا اثر بھی اس شرط کے تحت حاصل کیا جاسکتا ہے کم ذیلی تقسیم۔

نمایاں کریں۔

1. سپورٹ MODBus معیاری RS485 کنٹرول

2. ڈرائیو 2 فیز بند لوپ اسٹیپر موٹر۔

3. زیادہ سے زیادہ ان پٹ وولٹیج 50 وی ڈی سی۔

4. موجودہ پیداوار 8.0A۔

5. پیرامیٹرز آٹو ٹیوننگ فنکشن۔

6. زیادہ وولٹیج ، زیادہ موجودہ ، انڈر ولٹیج کے تحفظ کا کام۔

7. کامل کارکردگی

8. کم قیمت


بنیادی ٹیکنیشنل انڈیکس۔

ڈی آئی پی نے سوئچنگ سیٹنگ کی۔

RS-485 موڈبس ڈرائیو میں RS485 ایڈریس ، بوڈ کی شرح اور مماثل مزاحم انتخاب کے فنکشن کو سیٹ کرنے کے لئے 8 DIPs سوئچ استعمال کریں۔ تفصیلات درج ذیل ہیں۔

نوٹ: کم 5 RS485 IDs جو ڈی آئی پیز کے ذریعہ ترتیب دیئے گئے ہیں ، 2 اعلی RS485 IDs جو PC کے ذریعہ مرتب کیے گئے ہیں۔

RS485 ID ٹیبل۔

تبصرہ: RS485 ID گنتی کرنے والا فارمولا: ID = 1 * S1 + 2 * S2 + 4 * S3 + 8 * S4 + 16 * S5 ، طے شدہ قیمت 0，0 کا مطلب براڈکاسٹ ویلیو ہے ، پی سی کے ذریعہ دوسرے اعلی پتے مرتب کرسکتے ہیں۔

RS485 Baud کی شرح جدول۔

CIS اختتام پذیری انتخاب SW8: بند = RS485 R بند ، پہلے سے طے شدہ آف ہے۔ on = RS485 R on

نوٹ: اختتامی نیٹ ورک ڈرائیور کو SW8 = آن کرنے کی ضرورت ہے۔

حوالہ دستی لنک۔

بند لوپ سٹیپر سپورٹ RS485 دستی۔
